ساخت کانکس ساندویچ پانل【0 تا 100 آموزش نحوه ساخت】
به گزارش راوه بلاگ، انتخاب یک سازه پیش ساخته استاندارد زمانی پیروز خواهد بود که کاربر شناخت دقیقی از فرآیند ساخت کانکس ساندویچ پانل و تولیدنمایندگان معتبر این حوزه داشته باشد. در این مطلب می خواهیم شرح دهیم که ساخت کانکس ساندویچ پانل چگونه انجام می گردد و چه عواملی کیفیت نهایی آن را مشخص می نمایند.
کانکس ساندویچ پانل چیست؟
کانکس ساندویچ پانل یکی از کارآمدترین انواع سازه های پیش ساخته است که امروزه مجموعه های متخصص نظیر پیشرو کانکسآن را بر پایه ترکیب ورق های مقاوم فلزی و هسته عایق طراحی و فراوری می نمایند. در این سازه، استفاده از پانل ساندویچی موجب افزایش استحکام، کاهش وزن و بهبود عملکرد حرارتی می گردد و همین ویژگی ها آن را برای انواع پروژه های عمرانی و محیط های کاری به انتخابی استاندارد تبدیل می نماید.
این نوع کانکس ساندویچ پانل با تکیه بر ساختار چندلایه خود، مقاومت مطلوبی در برابر رطوبت، حرارت و شرایط سخت محیطی دارد. استفاده از لایه های بیرونی مانند ورق گالوانیزه و هسته ای با فوم پلی اورتان باعث شده که این سازه یک گزینه ارزان و بادوام برای کاربری های مختلف از جمله کارگاهی، مدیریتی یا نگهبانی باشد.
چرا در ساخت کانکس از ساندویچ پانل استفاده می گردد؟
محبوبیت ساخت کانکس با پانل ساندویچی نتیجه مجموعه ای از مزایا است که آن را برای پروژه های مختلف، از کارگاهی تا اداری، به یک انتخاب حرفه ای و قابل اتکا تبدیل می نماید.
سرعت ساخت: به علت ماهیت پیش ساخته و آماده بودن پانل ساندویچی، زمان اجرا به طور چشمگیری کاهش می یابد و کارفرما می تواند در کوتاه ترین زمان از سازه استفاده کند. این ویژگی برای هر پروژه عمرانی یک مزیت حیاتی محسوب می گردد.
عایق حرارتی: هسته فوم پلی اورتان عملکردی عالی در جلوگیری از اتلاف انرژی دارد و موجب کاهش مصرف سیستم های گرمایشی و سرمایشی می گردد. این موضوع در افزایش بهره وری انرژی و کاهش هزینه های بلندمدت بسیار مؤثر است.
استقامت: ترکیب اسکلت فلزی با ورق های مقاوم، استحکام بالایی در برابر ضربه، باد و شرایط محیطی ایجاد می نماید. این ویژگی سازه را برای کاربری های سنگین مانند کانکس کارگاهی مناسب می سازد.
وزن کم: وزن پایین ساندویچ پانل فرآیند حمل و نصب را ساده تر نموده و امکان جابه جایی سریع سازه را فراهم می نماید. این مزیت برای سازه های موقت یا قابل انتقال اهمیت بالایی دارد.
دوام: مقاومت بالا در برابر زنگ زدگی، رطوبت و تغییرات دما موجب افزایش دوام سازه می گردد و هزینه نگهداری را به حداقل می رساند. رعایت استاندارد ساخت نیز نقش مهمی در حفظ کیفیت بلندمدت دارد.
ظاهر استاندارد: سطح صاف، رنگ بندی متنوع و فرم منظم بازشو ها و درب و پنجره ها باعث ایجاد جلوه ای حرفه ای و منظم می گردد. این ظاهر استاندارد، کانکس را برای استفاده به عنوان دفتر کار پیش ساخته یا فضاهای اداری بسیار مناسب می نماید.
ملزومات فنی در ساخت کانکس با ساندویچ پانل
انتخاب اسکلت فلزی مناسب
طراحی شاسی کف بر اساس کاربری کانکس
انتخاب نوع ساندویچ پانل دیواری
انتخاب ساندویچ پانل سقفی با پروفیل مناسب
معین ضخامت استاندارد پانل ها
انتخاب جنس ورق پوششی پانل
کنترل کیفیت پوشش رنگ و ضخامت ورق
اتصالات استاندارد پانل به اسکلت
درزبندی اصولی بین پانل ها
مقاومت سازه در برابر بار باد
ملاحظات زلزله ای در اتصال اجزا
تطبیق طراحی با شرایط اقلیمی محل نصب
مراحل ساخت کانکس ساندویچ پانل
در فراوری یک سازه استاندارد، رعایت اصول فنی و همکاری با یک فراوری نماینده کانکس ساندویچ پانل معتبر نقش اساسی دارد. فرآیند ساخت به صورت مرحله به مرحله انجام می گردد تا کیفیت نهایی، دوام سازه و کارایی حرارتی و صوتی به بالاترین سطح برسد. در ادامه مهم ترین مراحل اجرای این نوع سازه را مشاهده می کنید.
طراحی و نقشه کشی (2D/3D)
ابتدا نقشه کانکس بر اساس کاربری، ابعاد، تعداد بازشو ها و احتیاجهای پروژه معین می گردد. این مرحله با هدف اطمینان از رعایت استانداردهای صنعتی انجام می گیرد.

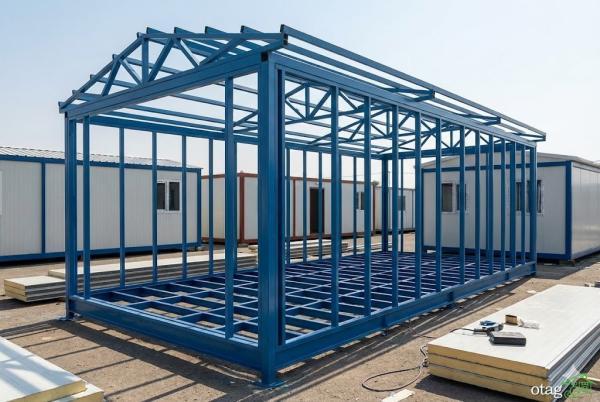

ساخت فریم فلزی
در این مرحله اسکلت فلزی شامل شاسی، ستون ها و فریم فلزی ساخته می گردد تا پایه ای مقاوم برای نصب پانل ها و اجزای داخلی ایجاد گردد.
برش ساندویچ پانل
سپس ساندویچ پانل ها با توجه به ابعاد طراحی شده و محل نصب برش می خورند. انتخاب صحیح ضخامت ساندویچ پانل نقش مهمی در استحکام و عایق حرارتی سازه دارد.
مونتاژ پانل ها
پانل های بریده شده به صورت دقیق روی فریم نصب می شوند. مراحل صحیح مونتاژ کانکس تضمین نماینده جلوگیری از نفوذ رطوبت و افزایش دوام سازه است.
نصب درب و پنجره
انواع درب و پنجره مناسب با کاربری سازه انتخاب و نصب می گردد تا تهویه، نور طبیعی و دسترسی مناسب فراهم گردد.
کارهای تأسیساتی داخل کانکس
اجرای برق، روشنایی، پریزها و در صورت احتیاج لوله کشی قبل از پوشش نهایی داخلی.
عایق بندی
اگرچه هسته پانل ساندویچی خود نقش عایق حرارتی و عایق صوتی دارد، اما برای تکمیل کار، درزگیری نقاط اتصال نیز انجام می گردد.
تست نهایی
در سرانجام، سازه از نظر استحکام، اتصالات، آب بندی و کیفیت نهایی آنالیز می گردد تا مطابق با استاندارد ساخت و الزامات پروژه باشد.
نکات اجرایی مهم و چک فهرست های فنی ساخت کانکس ساندویچ پانل
تنظیم شیب سقف برای آب رو
حداقل شیب توصیه شده برای سقف کانکس بین 3 تا 5 درصد است تا آب باران تجمع پیدا نکند.
جهت شیب باید به گونه ای باشد که آب به سمت لبه خروجی یا آب چکان راهنمایی گردد، نه روی دیوارها.
در منطقه ها پرباران یا برفی، افزایش شیب و استفاده از پانل سقفی ضخیم تر لازم است.
اورلپ پانل های سقفی باید هم جهت با مسیر حرکت آب اجرا گردد.
انتخاب اتصالات (پیچ، واشر، نوار درزبندی)
پیچ ها باید سرمته دار مخصوص ساندویچ پانل و دارای پوشش ضدزنگ باشند
استفاده از واشر EPDM برای جلوگیری از نفوذ آب از محل پیچ الزامی است.
فاصله پیچ ها باید یکنواخت و متناسب با ضخامت پانل و بار سقف تنظیم گردد.
نوارهای درزبندی باید مقاوم به UV و تغییرات دما باشند تا در طول زمان خشک یا ترک خورده نشوند.
جلوگیری از نشتی آب
تمام محل های اتصال پانل ها، فلاشینگ ها و قاب درب و پنجره باید آب بندی شوند.
استفاده از چسب سیلیکون صنعتی یا پلی یورتان در نقاط بحرانی توصیه می گردد.
فلاشینگ های گوشه و لبه سقف نباید قطع یا ناقص اجرا شوند.
از سوراخ کاری اضافی روی پانل ها باید پرهیز گردد، چون هر سوراخ یک نقطه نفوذ بالقوه است.
تست کیفیت پس از نصب
آنالیز چشمی تمام اتصالات، پیچ ها و درزها برای اطمینان از یکنواختی اجرا.
شبیه سازی باران (ریختن آب روی سقف) برای تست نشتی احتمالی.
کنترل تراز بودن سقف و دیوارها برای جلوگیری از تجمع آب یا فشار ناخواسته.
تست عملکرد درب و پنجره ها از نظر باز و بسته شدن و عدم نفوذ هوا.
آنالیز نهایی عایق کاری صوتی و حرارتی در محل درزها.
محاسبه هزینه ساخت کانکس ساندویچ پانل
هزینه ساخت کانکس ساندویچ پانل به عواملی مثل ابعاد کانکس، نوع و ضخامت ساندویچ پانل، جنس ورق، نوع اسکلت و مقدار تجهیزات داخلی بستگی دارد.
به طور تقریبی، هزینه نهایی از جمع هزینه پانل ها بر اساس متراژ، اسکلت و شاسی، یراق آلات و اجرای نصب محاسبه می گردد؛ هرچه کیفیت متریال بالاتر باشد، قیمت افزایش می یابد اما دوام و عایق کاری بهتری فراهم می گردد.
سخن سرانجامی
در ساخت کانکس ساندویچ پانل، کیفیت نهایی سازه مستقیماً به طراحی اصولی، انتخاب صحیح متریال و اجرای دقیق جزئیات فنی وابسته است. رعایت مراحل ساخت و نکات اجرایی باعث افزایش دوام، عایق کاری مناسب و کاهش هزینه های نگهداری در آینده می گردد. اگر هدف، ساخت یک کانکس استاندارد و قابل اعتماد است، توجه به اصول فنی از همان مرحله طراحی اهمیت معین نماینده دارد.
